Primed Current Collector on suorituskykyä parantava komponentti nykyaikaisessa akkuvalmistuksessa. Se ei ole vain passiivinen kalvo, vaan elektrodirakenteen suunniteltu osa, joka ratkaisee tärkeimmät haasteet, kuten tartunta- ja rajapintavastus, mikä johtaa lopulta luotettavampiin, pidempään ja tehokkaampiin litiumioniakkuihin.
Litiumioniakussa virranotto on ohut metallikalvo, jolla on kaksi avaintoimintoa:
- Johda sähköä: Se tarjoaa alhaisen resistanssin polun elektroneille virtaamaan sisään ja ulos elektrodista.
- Mekaaninen tuki: Se toimii selkärangana, jonka päälle hauras, jauhemainen aktiivinen materiaali päällystetään.
- Katodi (positiivinen elektrodi): Käyttää alumiinifoliota. Alumiini on vakaa katodissa esiintyvissä suurissa jännitteissä.
- Anodi (negatiivinen elektrodi): Käyttää kuparifoliota. Kupari on stabiili alhaisemmilla jännitteillä, eikä se muodosta seosta litiumin kanssa anodissa.
Tuoteparametrit
|
Tekniset parametrit |
|||
|
Hiilipinnoitettu kuparifolio |
Hiilipinnoitettu alumiinifolio |
||
|
Pintavastus |
< 30 ohms per 25um^2 |
Kaksipuolinen pinnoite |
1 mikronin paksuus kummallakin puolella |
|
Ulkonäkö |
Kaksipuolinen pinnoite, 1 mikronin paksuus kummallakin puolella |
Tiheys |
0.5 g/m2 |
|
Tiheys |
0.54 g/m2 |
Pintavastus |
< 30 ohms per 25um2 |
|
Kuparin puhtaus |
> 99.9% |
Sideaine |
Modifioitu akrylaattiliima (vesipohjainen) |
|
Kuparin paksuus |
9um |
Substraatti alumiinifoliota |
Puhtaus > 99,9 % Paksuus: 16 mikronia |
|
Pinnoitteen leveys |
Jopa 239 mm |
Paketti myyntiin |
1,0 kg/rulla (toimitetaan tyhjiöpussissa) |
|
Kokonaisleveys |
280 mm |
Pinnoitettu leveys |
200mm |
|
Kokonaispaksuus |
11um |
Kokonaisleveys |
260 mm katodisubstraatti |
|
Paketti myyntiin |
Toimitetaan tyhjiöpussissa |
Kokonaispaksuus |
18 um |
Tuotteen rakenne ja työmenetelmä
1, Tuotteen rakenne
Hiilipinnoitetun kuparikalvon (CCF) pohjakerrosteknologia näyttää ratkaisevan kriittisiä haasteita litiumioniakkujen (LIB) anodeissa, erityisesti parantamalla rajapintakontaktia, vähentämällä aktiivisesta materiaalin laajenemisesta aiheutuvaa rasitusta ja suojelemalla virrankerääjiä.
Pohjustuskerros on tyypillisesti:
- Ohut: Paljon ohuempi kuin lopullinen elektrodin pinnoite.
- Johdonmukainen: Suunniteltu siten, ettei siinä ole vikoja, reikiä tai kasautumia.
- Liima: Muotoiltu niin, että se tarttuu erinomaisesti paljaan metallikalvon kanssa.

2. Työskentelymenetelmä
Pohjakerroksella on ratkaiseva rooli litiumioniakkujen (LIB) anodien hiilipäällysteisen kuparifolion (CCF) suorituskyvyn parantamisessa. Pohjuste toimii rajapinnan siltana kuparivirran kerääjän ja anodin aktiivisen materiaalin (esim. grafiitin, piin) välillä.

Yksinkertaistettu valmistusprosessi
- Lietteen valmistus: Liete valmistetaan sekoittamalla aktiivinen materiaali (esim. grafiitti), johtava hiililisäaine ja sideaine liuottimessa.
- Pohjustuspinnoite: Tämä liete levitetään paljaalle metallikalvolle käyttämällä tarkkaa pinnoitustekniikkaa, kuten ura-suulakepinnoitusta.
- Kuivaus ja kalanterointi: Päällystetty folio viedään uunin läpi liuottimen haihduttamiseksi ja sitten raskaiden telojen (kalantereiden) läpi pohjamaalikerroksen puristamiseksi haluttuun tiheyteen ja hyvän kontaktin varmistamiseksi.
- Leikkaaminen: Pohjustetun folion iso rulla leikataan kapeammiksi rulliksi, joiden leveys on akun valmistajan edellyttämä.
Akun valmistaja käyttää sitten tätä pohjustettua kalvoa substraattina pääasiallisen, paksumman elektrodipinnoitteen levittämiseen.
Yleiset hiilipinnoitetyypit
"Hiili" ei ole vain yksi asia. Eri muodot tarjoavat erilaisia suorituskyvyn ja kustannusten tasapainoja:
- Carbon Black (CB): Yleisin ja kustannustehokkain. Se koostuu nanokokoisista hiukkasista, jotka muodostavat huokoisen johtavan verkon.
- Hiilinanoputket (CNT): Tarjoaa erinomaisen johtavuuden ja mekaanisen lujuuden erittäin pienillä kuormituksilla. Ne luovat "verkon", joka yhdistää aktiiviset materiaalihiukkaset. Kalliimpia, mutta tehokkaampia.
- Grafeeni: Yksi kerros hiiliatomeja, joilla on erittäin korkea sähkön- ja lämmönjohtavuus. Se voi muodostaa erittäin tehokkaan johtavan tason.
- Grafiitti: Käytetään sen voitelevuuden ja hyvän johtavuuden vuoksi, usein tietyissä sovelluksissa.
Monet kaupalliset pinnoitteet ovat näiden materiaalien hybridiä tai komposiittia.
Edut

1. Parempi tarttuvuus
Ensisijainen hyöty. Pohjakerros muodostaa vahvan mekaanisen ja kemiallisen sidoksen paljaan kalvon kanssa. Tämä estää paljon paksumpaa pääelektrodin pinnoitetta irtoamasta (irroutumasta) pyöräilyn aikana, mikä on yleinen vikatila.
2. Pienempi käyttöliittymävastus
Pohjuste varmistaa tiiviin ja jatkuvan kosketuksen aktiivisen materiaalin ja virrankerääjän välillä. Tämä alentaa sähköistä vastusta tässä kriittisessä rajapinnassa, mikä parantaa tehoa ja tehokkuutta.


3. Mahdollistaa paksummat elektrodit
Vahvan pohjapohjakerroksen ansiosta valmistajat voivat levittää pääpinnoitteeseen paksumpia kerroksia aktiivista materiaalia huolehtimatta tartunta-ongelmista. Paksummat elektrodit voivat lisätä akun kokonaisenergiatiheyttä.
4. Parannettu prosessoitavuus ja nopeampi latausmahdollisuus
Pohjustekerros voi tehdä kalvon pinnasta tasaisemman ja helpommin kostuttavan pääelektrodilietettä varten, mikä johtaa vähemmän pinnoitusvirheisiin ja korkeampaan valmistussaantoon.
Pienentämällä rajapinnan resistanssia esikäsitellyt keräimet voivat parantaa akun nopeuskykyä, jolloin se voi ladata ja purkaa suuremmilla virroilla.

Sovellukset
Pohjustetut virrankerääjät ovat erityisen arvokkaita kehittyneissä akkusovelluksissa, joissa suorituskyky ja pitkäikäisyys ovat kriittisiä:
- Korkean energiatiheyden solut: Sähköajoneuvoihin (EV) ja korkealuokkaiseen kulutuselektroniikkaan, joissa jokaisella kapasiteetilla ja käyttöiällä on merkitystä.
- Solid-state-akut: Kiinteiden elektrolyyttien jäykkä luonne voi rasittaa enemmän elektrodin ja virran kerääjän rajapintaa, mikä tekee vahvan pohjakerroksen välttämättömäksi.
- Pii-anodiakut: Piin tilavuus kasvaa valtavasti (~300 %) latauksen aikana. Tämä luo valtavan jännityksen, mikä tekee pohjustetusta virranottokeräyksestä ratkaisevan tärkeän piin irtoamisen estämiseksi kuparikalvosta.
Testauslaitteet

Sertifikaatit

Yrityksen profiili
HSMetal keskittyy johtavien ja lämpöä johtavien rajapintamateriaalien tuotekehitykseen ja tuotantoon uusiin energiatehoakkukennoihin, -moduuleihin ja akkukoteloihin. HSMetal on investoinut merkittäviä henkilö- ja materiaaliresursseja johtavien materiaalien itsenäiseen tutkimukseen ja kehittämiseen. Ydinliiketoimintamme, litiumioniakkujen johtavat sarjatuotteet, ovat saavuttaneet laajan hyväksynnän uusilla energia- ja 5G-aloilla.
Käytämme pohjamaalitekniikkaa parantaaksemme elektrodimateriaaleja ja vapauttaaksemme niiden täyden potentiaalin käytännön sovelluksissa. Pohjamaalimme on erittäin ohut hiili-, grafiitti- tai hiilinanoputkiin perustuva pinnoite, joka on yhteensopiva käytännössä minkä tahansa alustan kanssa. Levitämällä tätä pinnoitetta elektrodeihin vähennämme tehokkaasti materiaalin kulumista ja parannamme sekä akun suorituskykyä että turvallisuutta. Vaikka esipinnoitus on vakiintunut menetelmä, vuosikymmenen tutkimuksemme on parantanut sen käyttöä erilaisten paristojen tehokkuuden parantamiseksi.
HSMetalin johtava päällystetty kalvo on tunnustettu johtavaksi ratkaisuksi maailmanlaajuisella litiumioniakkusektorilla. Meistä on tullut strateginen kumppani lukuisille kansainvälisesti tunnetuille uusien energiaajoneuvojen ja energian varastointijärjestelmien valmistajille. Tuote on saavuttanut laajan markkinoiden hyväksynnän ja mahdollistanut integroidun teollisen ekosysteemin muodostumisen, joka keskittyy sähköä johtavaan folioteknologiaamme.
Suunnittelemme kehittämisstrategista kasvupolkua merkittävän arvon luomiseksi puhtaan energian alalla.

Laitteet

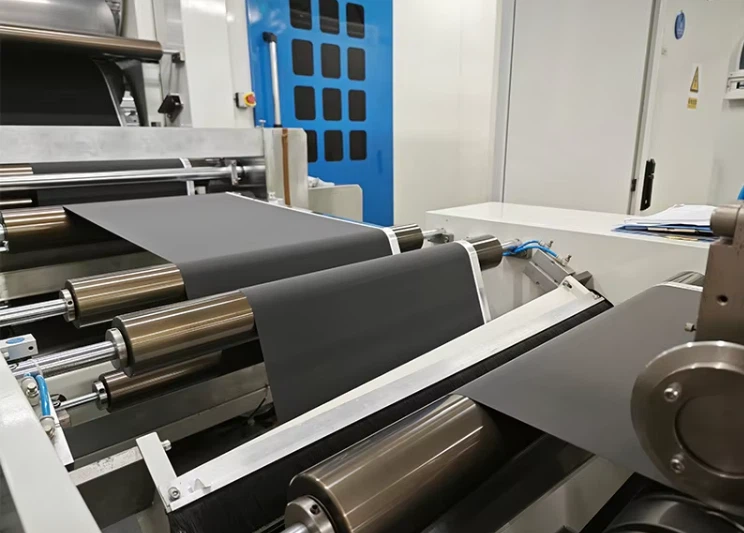

Hiilipinnoitettu alumiinifolio

Hiilipinnoitettu kuparifolio

T&K-valmiudet

Autojen valmistus

Tuotepaketti
FAQ
Q1: Mitä tietoja. Pitäisikö minun kertoa sinulle, jos haluaisin tarjouksen elektrolyyttisesta kuparifoliosta?
A1: Materiaalin koko (paksuus * leveys * pituus ja kokonaismäärä). Jos mahdollista, olisi parempi neuvoa tuotteen käyttöä
Sitten voimme suositella sopivimpia tuotteita tarkistuksineen.
Q2: Kuinka pitkä toimitusaikasi on?
A2: Yleensä se on 5-10 päivää, koska meillä on varastossa. tai 15-20 päivää, jos varastoa ei ole, tarkista tuotantotiimiltämme toimitusaika määrän mukaan.
Q3: Toimitatko näytteitä?
A3: Kyllä, jos vakiokokoinen näyte on ilmainen, mutta ostajan on maksettava rahtikustannukset.
Q4: Mitkä ovat maksuehtosi?
A4: Normaali maksuaika on 30% TT, 70% ennen lähetystä valmistaudu lähetettäväksi
Q5: Kuinka takaat tuotteiden laadun?
A5: QC-osasto tarkastaa jokaisen tuotantovaiheen ja valmiiden tuotteiden ennen varastointia. NG-tuotteet eivät ole sallittuja valmiissa tavaravarastossa.
